電動閥門怎么接線
[ 2020-04-27 ]
甲乙電動閥門的它們關系是‘與’與‘非’的關系。也就是兩個不能夠同時開啟，必須一個關閉，一個開啟。在電工電路里面，也就是它們之間，必須互鎖，也就是互鎖電路了。不知道題主是用什么方式操作它們之間變換的，是手動還是自動。
不管是手動也好還是自動也好，都需要兩個中間繼電器來控制電動閥門的動作電磁線圈的。那么我就來說一下手動情況下它們是怎樣互鎖接線的。

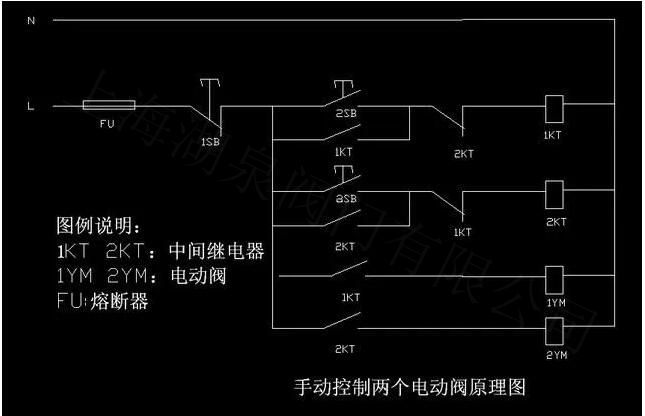

電動閥門手動原理圖
從圖上我們可以知道，中間繼電器1KT和2KT它們之間是互鎖關系，由于有了互鎖電路，電動閥甲乙只能夠開啟一個，兩個是不能夠開啟的，也就是電動閥門甲開，電動閥門乙必須關。
如果是和其他設備有聯(lián)鎖的自動控制線路，把手動線路中的按鈕和自鎖線路去掉，把互鎖觸頭的常閉觸頭接入相應的聯(lián)鎖線路中就可以達到電動閥門甲開，電動閥門乙必須關的目的。
1YM 2YM只是代表電動閥門的電動部分，它里面也有很多的線路的，就是開啟和閉合的止、回的行程開關（或者微動開關線路等）。
