閘閥型號規格Z940Y-40I DN250介質/溫度:水、蒸汽/≤540℃
電動閘閥Z940Y-40I的產品詳細技術參數如下：
- 適用介質：水、蒸汽、油品等
- 工作壓力：PN40
- 連接方式：法蘭連接
- 閥體材質：鉻鉬鋼
- 密封面材料：鐵基鉻鎳不銹鋼堆焊
- 驅動方式：電動
適用場景和性能特點
電動閘閥Z940Y-40I適用于壓力為PN25.0MPa以內的水、蒸汽、油品等介質的管道上，具有耐磨、耐高溫、抗腐蝕、抗擦傷等特性，適用于各種工業管道系統12。其密封面采用硬質合金堆焊，加工后的純金屬層≥3mm，確保了良好的密封性能和較長的使用壽命。
結構特點

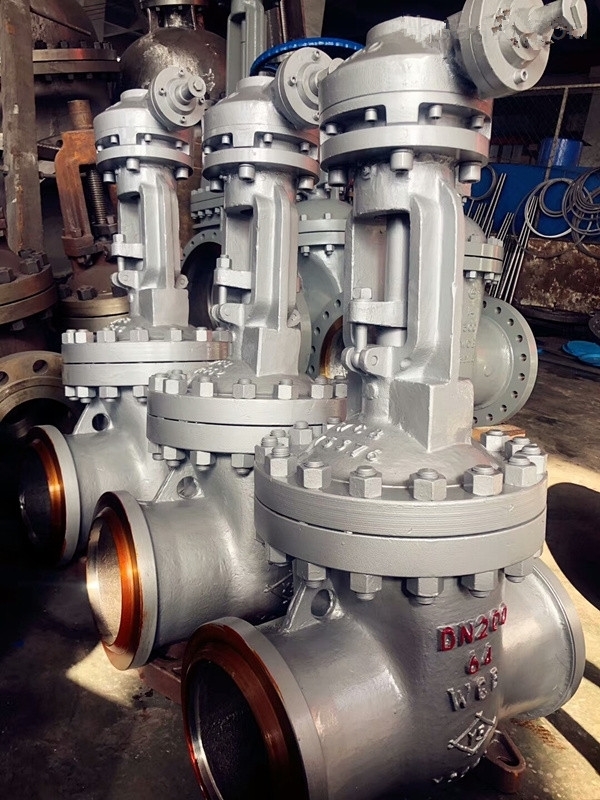

電動閘閥Z940Y-40I由高精度電動執行器與高壓閘閥組成，采用法蘭或者焊接式連接，整體直通鑄造（鍛造）閥。閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。電動裝置包括閥門專用電機、減速箱、轉矩控制機構、行程控制機構、現場操作機構和手電動切換機構。
|
4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-Φd |
電裝型號 |
L1 |
H |
D0 |
|
凸面法法
Z941H
40 |
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-Φ18 |
DZW10 |
590 |
630 |
365 |
|
50 |
250 |
160 |
125 |
100 |
88 |
20 |
4-Φ18 |
DZW10 |
590 |
691 |
365 |
|
|
65 |
280 |
180 |
145 |
120 |
110 |
22 |
8-Φ18 |
DZW10 |
590 |
711 |
365 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-Φ18 |
DZW15 |
590 |
775 |
365 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-Φ23 |
DZW20 |
590 |
871 |
365 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-Φ25 |
DZW20 |
590 |
948 |
365 |
|
|
150 |
450 |
300 |
250 |
218 |
204 |
30 |
8-Φ25 |
DZW30 |
810 |
1028 |
470 |
|
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
12-Φ30 |
DZW30 |
810 |
1325 |
470 |
|
|
250 |
650 |
445 |
385 |
345 |
313 |
42 |
12-Φ34 |
DZW45 |
810 |
1401 |
470 |
|
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
16-Φ34 |
DZW60 |
830 |
1653 |
550 |
|
|
350 |
850 |
570 |
510 |
465 |
422 |
52 |
16-Φ34 |
DZW90 |
830 |
1791 |
550 |
|
|
400 |
950 |
655 |
585 |
535 |
474 |
58 |
16-Φ41 |
DZW120 |
870 |
2092 |
320 |
|
|
500 |
1150 |
755 |
670 |
612 |
576 |
62 |
20-Φ48 |
DZW250 |
870 |
2465 |
320 |
|
|
600 |
1350 |
890 |
795 |
730 |
678 |
62 |
20-Φ54 |
DZW350 |
1170 |
- |
570 |
|
|
700 |
1450 |
995 |
900 |
835 |
768 |
68 |
24-Φ54 |
DZW500 |
1170 |
- |
570 |
|
|
800 |
1650 |
1135 |
1030 |
960 |
876 |
76 |
24-Φ58 |
DZW800 |
1060 |
- |
500 |
總的來說，電動鉻鉬鋼蒸汽法蘭閘閥是一種高性能的閥門，適用于各種高溫高壓的蒸汽介質環境。它的出現為工業管道系統提供了更加安全、可靠和節能的解決方案，是現代工業中不可或缺的重要設備之一。
