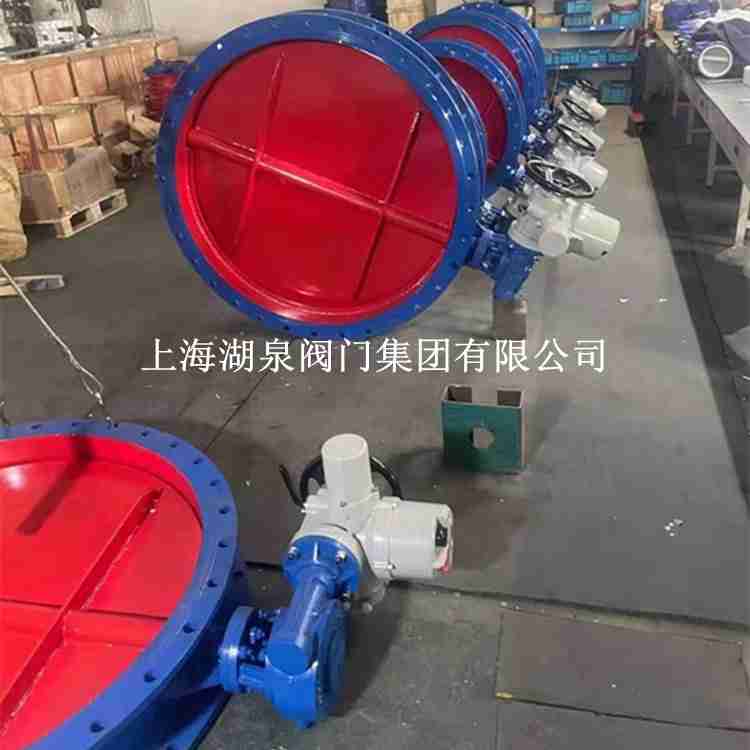

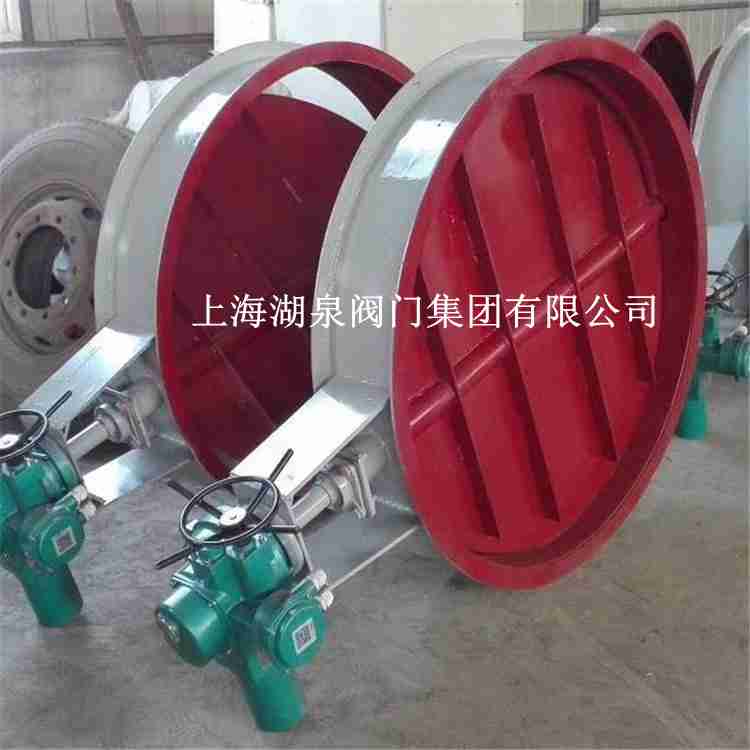

上海湖泉閥門集團有限公司dn500電動通風蝶閥生產廠家規格型號參數型號 dn500 電動通風蝶閥適用于冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中,作為氣體介質調節流量或切斷裝置。通風蝶閥,電動風閥,專業生產廠家,專業生產通風蝶閥,歡迎來電咨詢,生產經驗豐富,通風蝶閥采用與閥體相同材料加工成密封圈,其適用溫度隨閥體選材而定,公稱壓力≤0.6MP工,一般適用工業、冶金、環保等管道作通風調節介質流量之用。 湖泉閥門通風電動蝶閥的蝶板與閥體間的間隙很大,有足夠的膨脹空間,所以在使用過程中它可以有效的防止因為溫度變化帶來的熱脹冷縮的情況,也就不會產生蝶板卡死的現象了。專業生產電動通風蝶閥,廠家直銷,來圖定制,按需生產.湖泉電動通風蝶閥手動通風蝶閥 規格多,型號全,質量可靠,值得信賴，電動通風蝶閥 概述 電動通風調節蝶閥,由角型程電子式電動執行器和蝶形閥調節機構組成。采用ALS型、HQ型、3810型全電子式電動執行器為通風蝶形閥的驅動裝置。

電動調節通風蝶閥D941W-0.1C DN500用途: 本電動蝶閥是一種非密閉型蝶閥,廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上,用以連通、啟閉或...D941W-1C電動通風蝶閥一般適用工業、冶金和環保等管道作通風調節介質流量之用。耐壓比較低,通風管道專用自動化控制(開關型電動蝶閥),控制電壓AC380V. D941W-1C電...DN500電動通風蝶閥應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中,作為氣體介質調節流量或切斷的管道控制裝置。D941W-1C-DN500 d941w電動通風蝶閥-dn500整體調節型電動通風蝶閥-電動煙氣蝶閥采用鋼板焊接制造,具有結構尺寸短,重量輕,安裝方便等特點。該閥驅動力矩小,啟閉靈活,操作方便。閥體上設置油密封擋圈...上海湖泉閥門集團有限公司生產的電動通風蝶閥,D941W電動通風蝶閥具有結構簡單、重量輕、操作力矩小、啟閉迅速、動作靈活、流通能力大、調節精度高等特點。  D941W電動通風蝶閥,由角...型號 dn500 電動通風蝶閥適用于冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中,作為氣體介質調節流量或切斷裝置。


湖泉閥門廠家開關型電動通風蝶閥D941W-1C DN500 電動煙道蝶閥產品說明: 電動通風蝶閥采用與閥體相同材料加工成密封圈,其適用溫度隨閥體選材而定,公稱壓力≤0.6MP工,一般適用工業、冶金、...型號 D941W-1C DN500 煙道蝶閥 DN400電動煙氣通風蝶閥 D941W-1C電動通風蝶閥產品特點: 設計新穎、合理、結構獨特,重量輕,啟閉迅速。力矩小,操作方便,省力靈巧。 采用適應的...DN500 公稱通徑 DN500 安裝尺寸 DN500 規格 DN500 可售賣地 全國 用途 風量調節 材質 碳鋼 型號 D941W-1C-DN500 高溫煙氣電動蝶閥-開關型電動通風蝶閥簡介:高溫煙氣電動蝶閥-開關型電動通風蝶閥驅... 上海湖泉電動煙道通風蝶閥 D941W-0.1C-DN500 電動通風蝶閥 高溫蝶閥 電動硬密封蝶閥采用鋼板焊接制造,具有結構尺寸短,重量輕,安裝方便等特點。該閥驅動力矩小,啟閉靈活,操作方便。閥體上設置油密封擋圈,密...電動通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的,結構緊湊、重量輕、便于安裝、流阻小、流通量大,避免高...通風電動蝶閥,有對夾,法蘭,焊接等多種連接方式可供選擇,用于介質的開關或調節.通風電動蝶閥,密封好,壽命長,性能穩定,性價比高,歡迎咨詢合作.人工在線,快速溝通報價。

 dn500電動通風蝶閥規格型號參數

公稱通徑 DN(mm)	L	H	Ho	0．05-0.1MPa				0．25MPa				0．6MPa
				D	Dr	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
100	127	105	486	210	170	144	4-18	210	170	144	4-19	210	170	144	4-19
125	140	120	516	240	200	174	8-18	240	200	174	8-19	240	200	174	8-19
150	140	132	541	265	225	199	8-18	265	225	199	8-19	265	225	199	8-19
200	152	160	779	320	280	254	8-18	320	280	254	8-19	320	280	254	8-19
250	165	187	836	375	335	309	12-18	375	335	309	12-19	375	335	309	12-19
300	178	220	901	440	395	363	12-22	440	395	363	12-23	440	395	363	12-23
350	190	245	954	490	445	413	12-22	490	445	413	12-23	490	445	413	12-23
400	218	270	1003	540	495	463	16-22	540	495	463	16-23	540	495	463	16-23
450	222	297	1058	595	550	518	16-22	595	550	518	16-23	595	550	518	16-23
500	229	322	1111	645	600	568	20-22	645	600	568	20-23	645	600	568	20-23
600	267	377	1233	755	705	667	20-26	755	705	667	20-26	755	705	667	20-26
700	292	430	1338	860	810	772	24-26	860	810	772	24-26	860	810	772	24-26
800	318	487	1452	975	920	878	24-30	975	920	878	24-30	975	920	878	24-31
900	330	537	1588	1075	1020	978	24-30	1075	1020	978	24-30	1075	1020	978	24-31
1000	410	587	1689	1175	1120	1078	28-30	1175	1120	1078	28-30	1175	1120	1078	28-31
1200	470	702	1938	1375	1320	1280	32-30	1375	1320	1280	32-30	1405	1340	1295	32-34
1400	530	895	2670	1575	1520	1480	36-30	1575	1520	1480	36-30	1630	1560	1510	36-37
1600	600	995	2810	1790	1730	1690	40-30	1790	1730	1690	40-30	1830	1760	1710	40-37
1800	670	1095	3020	1990	1930	1890	44-30	1990	1930	1890	44-30	2045	1970	1915	44-40
2000	760	1200	3220	2190	2130	2090	48-30	2190	2130	2090	48-33	2265	2180	2125	48-43
2200	800	1310	3430	2405	2340	2295	52-33	2405	2340	2295	52-33	2475	2390	2335	52-43
2400	850	1420	3650	2605	2540	2495	56-33	2605	2540	2495	56-33	2685	2600	2545	56-43
2600	900	1530	3920	2805	2740	2695	60-33	2805	2740	2695	60-33	2905	2810	2750	60-49
2800	950	1640	4140	3030	2960	2910	64-36	3030	2960	2910	64-36	3115	3020	2960	64-49
3000	1000	1760	4360	3230	3160	3110	68-36	3230	3160	3110	68-36	3315	3220	3160	68-49
3200	1100	1870	4620	3430	3360	3310	72-36	3430	3360	3310	72-36	3525	3430	3360	72-49
3400	1200	1980	4840	3630	3560	3510	76-36	3630	3560	3510	76-36	3735	3640	3560	76-49
3600	1200	2120	5060	3840	3770	3720	80-36	3840	3770	3720	80-36	3970	3860	3720	80-56
3800	1200	2230	5400	4045	3970	3920	80-39	4045	3970	3920	80-39	4180	4070	3970	80-62
4000	1300	2390	5620	4245	4170	4120	84-39	4245	4170	4120	84-39	4380	4270	4170	84-62
