產品名稱：2SA3系列西門子電動執行器[ 2015-12-09 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

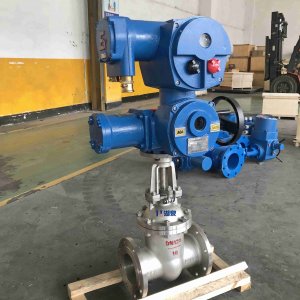

一、2SA3系列西門子電動執行器產品介紹

2SA系列電動執行機構屬于多回轉類電動執行器，適用于對開環控制或閉環控制系統中各類閘閥、截止閥及調節閥等閥門進行控制或調節的一種裝置，該產品設計先進，系列齊全，能充分滿足電站，石化，冶金礦山等行業自動化控制的需要。

二、2SA3系列西門子電動執行器工作原理

電動機輸出動力，通過蝸桿傳至蝸輪及離合器，最終傳至出軸。

蝸桿可以作軸向移動，由于碟簧組件的預緊力使蝸輪的中心位置。當作用于輸出軸上的負載（即等于作用于蝸輪圓周上的力）大于碟簧預緊力時，蝸桿將會作軸向移動，并偏離了中心位置；此時曲拐擺動，傳遞位移至轉矩控制機構，若此時超過設定的轉矩控制機構，則會使開關動作，切斷電源，電動執行機構停止運行。

三、2SA3系列西門子電動執行器轉矩控制機構DSW說明

轉矩控制機構開關在輸出軸的兩個旋轉方向上各有一只，如需要也可配置兩個。每臺電動執行機構的切斷轉矩及轉矩最小/最大范圍均已調整，只要旋轉圖中的件60.40即可，旋轉中凸輪片與微動開關滾輪之間的距離越小，則轉矩值越小，反之則轉矩值越大。轉矩調整值分13檔，有級調整，最大轉矩整定在第13格上，在調整中應注意不要調整緊固件60.30的內六角螺釘，否則將會改變出廠時電動執行機構的調整參數。

四、2SA3系列西門子電動執行器連接及安裝

電動執行機構的法蘭連接尺寸按照GB12222和JB2920設計，其連接形式分：

1、帶螺紋套的空心軸，可承受推力及轉矩GB12222

2、帶鍵槽的空心軸，僅承受轉矩GB12222

3、帶鍵槽的階梯空心軸，僅承受轉矩GB12222

4、帶爪連接空心軸，僅承受轉矩JB2920

電動執行機構的最佳安裝形式是器輸出軸軸線處于垂直位置，且連接法蘭鄉下，對于2SA3.3和2SA3.4電動執行機構，在安裝時不能向下。

安裝時注意事項：

1、檢查連接部分的配合件

2、使用帶螺紋套的空心軸時，應在螺紋部分加油潤滑

3、將帶有連接法蘭的電動執行機構安裝在最終控制元件上，注意對中

4、避免連接件受到?jīng)_擊和外力的作用

5、應使用強度等級為8.8的螺栓以及放松墊圈，旋入深度應大于螺栓直徑的1.25倍

檢查電動執行機構及閥門是否正常，使用手輪操作檢查電動執行機構與閥門連接是否正確
