一、電動截止閥j941h-16c dn350（型號說明書）
上海湖泉閥門集團有限公司電動截止閥 j941h-16c由截止閥與Z型多回轉電動執行器組成,有開關型、調節型兩種,采用電動執行器控制，不需人力操作，節省人力資源。同時，該產品的設計經過精心優化，具有優良的密封性能，有效防止介質泄漏，確保生產過程中的環境安全。該產品適用于公稱壓力PN1.6～16MPa,工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。
二、電動截止閥j941h-16c dn350（型號說明書）執行標準
公稱壓力PN（MPa） Noninal Pressure
1.6
2.5
4.0
6.4
10.0
16.0
殼體強度試驗 Shell strength test
2.4
3.75
6.0
9.6
15
24
上密封試驗 Back seal test
1.76
2.75
4.4
7.04
11
17.6
密封試驗 Sealtest（Mpa）
1.76
2.75
4.4
7.04
11
17.6
三、電動截止閥j941h-16c dn350適用范圍
產品類型
Product type
使用介質
Suitable medium
適用溫度（℃）
Working temperature
J41H/Y -C型
J941H/Y -C型
水、蒸氣、油品
Water，steam，
Oil goods
≤425
J41H/Y -P型
J941H/Y -P型
硝酸類
Nitric acid
≤200
J41H/Y -R型
J941H/Y -R型
醋酸類
Acetic acid
≤200
J41H/Y -I型
J941H/Y -I型
水、蒸氣、油品
Water，steam，
Oil goods
≤550
四、 電動截止閥j941h-16c dn350主要零部件材料
產品類型
Product tupe
classifcation
零 件 名 稱Part name
閥體、閥蓋
Body，Bonnet
閥桿
Valve stem
閥瓣
Disc
密封面
Sealing face
閥桿螺母
Yoke nut
填料
Packing
緊固件
Fastener
手輪
Handwheel
H
J41 -C型
Y
H
J941 -C型
Y
25.WCB
鉻不銹鋼
Cr.Stainles
Steel
2Cr13
25
H：不銹鋼
Y：鉆基硬質合金鋼
H：Stainless steel
Y：Co-based carbide
alloy steel
ZQA19-4
鋁青銅
Albronze
柔性石墨
Flexible
graphite
優質碳鋼
High-grade
carbon steel
可鍛鑄鋼
Forgeable
cast-ironl
H
J41 -P型
Y
H
J941 -P型
Y
鉻鎳鈦鋼
Cr.Ni.Ti.steel
鉻鎳鈦鋼
Cr.Ni.Ti.steel
鉻鎳鈦鋼
Cr.Ni.Ti.steel
鉻鎳鈦鋼
Cr.Ni.Ti.steel
ZQA19-4
鋁青銅
Albronze
柔性石墨
Flexible
graphite
不銹鋼
Stainess steel
可鍛鑄鋼
Forgeable
cast-ironl
H
J41 -R型
Y
H
J941 -R型
Y
鉻鎳鉬鈦鋼
Cr.Ni.Mo.Ti
steel
鉻鎳鉬鈦鋼
Cr.Ni.Mo.Ti
steel
鉻鎳鉬鈦鋼
Cr.Ni.Mo.Ti
steel
鉻鎳鉬鈦鋼
Cr.Ni.Mo.Ti
steel
ZQA19-4
鋁青銅
Albronze
柔性石墨
Flexible
graphite
不銹鋼
Stainess steel
可鍛鑄鋼
Forgeable
cast-ironl
H
J41 -I型
Y
H
J941 -I型
Y
鉻鉬鋼
Cr.Mo.steel
鉻鉬鋼
Cr.Mo.steel
合金鋼
Alloy steel
鉆基硬質合金鋼
Co-based carbide
alloy steel
ZQA19-4
鋁青銅
Albronze
柔性石墨
Flexible
graphite
合金鋼
All steel
可鍛鑄鋼
Forgeable
cast-ironl

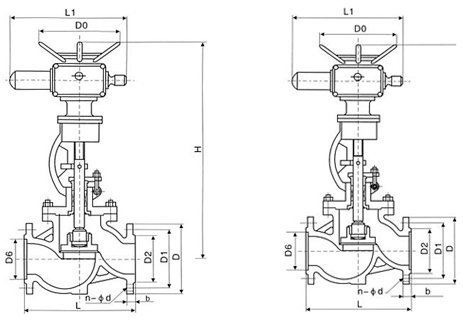

公稱
壓力
通徑
DN主要外形尺寸及連接尺寸
重量
kgL
D
D1
D2
b-f
f2
z-d
H
L1
L2
PN
1.6
MPa
50
230
160
125
100
18-3
-
4-18
645
590
371
48
65
290
180
145
120
18-3
-
4-18
690
590
371
90
80
310
195
160
135
20-3
-
8-18
715
590
371
65
100
350
215
180
155
22-3
-
8-18
770
590
371
71
125
400
245
210
185
24-3
-
8-18
780
590
371
119
150
480
280
240
210
24-3
-
8-23
810
590
371
210
200
600
335
295
265
26-3
-
12-23
967
810
515
320
250
650
405
355
320
30-3
-
12-23
1143
810
515
550
300
750
460
410
375
30-3
-
12-23
1292
830
540
785
PN 2.5
MPa
50
230
160
125
100
20-3
-
4-18
645
590
370
50
65
290
180
145
125
22-3
-
8-18
690
590
371
62
80
310
195
160
145
22-3
-
8-18
715
590
371
67
100
350
230
190
160
24-3
-
8-23
770
590
371
73
125
400
270
220
188
28-3
-
8-15
780
590
371
127
150
480
300
250
218
30-3
-
8-15
875
810
515
215
200
600
360
310
278
34-3
-
12-25
967
810
515
322
250
650
425
370
332
36-3
-
12-30
1153
830
540
585
300
750
485
430
390
40-4
-
12-30
1292
830
540
795
PN 4.0
MPa
50
230
160
125
100
20-3
4
4-18
645
590
371
61
65
290
180
145
125
22-3
4
8-18
690
590
371
75
80
310
195
160
145
22-3
4
8-18
715
590
371
84
100
350
230
190
160
24-3
4.5
8-23
770
590
371
101
125
400
270
220
188
28-3
4.5
8-25
782
810
371
207
150
480
300
250
218
30-3
4.5
8-25
875
810
515
226
200
600
375
320
282
38-3
4.5
12-30
1160
810
540
399
